●高精度なステンレス鋼製部品

ステンレス鋼製部品は、素材から完成品に至るまで、品質の万全を期し、安定した製品の供給を行っております。

ステンレス鋼製継手、特にロストワックス製品は高く評価され、良質な鋳肌面と高精度な寸法で一貫性を保っております。

●ステンレス鋼の優れた性能

当社のステンレス鋼部品は、下記の通り、高耐食性を持つオーステナイト系

(Ni-Crニッケル-クロム系)ステンレス鋼です。

・SCS13(SUS304相当品) Ni-8%、Cr-18%

・SCS14(SUS316相当品) Ni-9%、Cr-18%、

Mo-2%

●温度・圧力仕様（JIS B 2308相当）

液体の温度(℃)	無衝撃最高許容圧力(MPa)
300℃以下	1.0
蒸気、空気、ガス、油
220℃以下	1.4
蒸気、空気、ガス、油、脈動水
〜100℃	2.0
静流水

●環境配慮

●寸法・形状（継手部品）

種類	適用規格
形状・寸法	JIS B 2308
ねじ	JIS B 0203

管用平行ねじ（Gねじ）の製作も可能でございます。

●当社製品に使用する材料は下記のJIS規格に基いております。

海外生産品はJIS相当品を使用します。

ロストワックス製ステンレス鋳鋼品（JIS G 5121:2003）
JIS規格	CHEMICAL COMPOSITION(化学成分％)
	C	Si	Mn	P	S	Ni	Cr	Mo
SCS13	0.08以下	2.00以下	2.00以下	0.040以下	0.040以下	8.00~11.00	18.00~21.00	-
SCS14	0.08以下	2.00以下	2.00以下	0.040以下	0.040以下	10.00~14.00	17.00~20.00	2.00~3.00

ステンレス鋼棒製品（ JIS G 4303:2012 ）
JIS規格	CHEMICAL COMPOSITION(化学成分％)
	C	Si	Mn	P	S	Ni	Cr	Mo
SCS304	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	8.00~10.50	18.00~21.00	-
SCS316	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	10.00~14.00	16.00~18.00	2.00~3.00

●当社製品に使用する材料は下記のJIS規格に基いております。

海外生産品はJIS相当品を使用します。

機械構造用ステンレス鋼管製品（JIS G 3446:2017）
JIS規格	CHEMICAL COMPOSITION(化学成分％)
	C	Si	Mn	P	S	Ni	Cr	Mo
SUS304	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	8.00~10.50	18.00~20.00	-
SUS316	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	10.00~14.00	16.00~18.00	2.00~3.00

配管用ステンレス鋼管製品（ JIS G 3459:2016 ）
JIS規格	CHEMICAL COMPOSITION(化学成分％)
	C	Si	Mn	P	S	Ni	Cr	Mo
SUS304TP	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	8.00~11.00	18.00~21.00	-
SUS316TP	0.08以下	1.00以下	2.00以下	0.045以下	0.030以下	10.00~14.00	16.00~18.00	2.00~3.00

製品品質改善のため、予告なく寸法及び材料を変更する事がありますので、予めご了承下さい。

■可鍛鋳鉄

●高精度な可鍛鋳鉄製部品

当社の可鍛鋳鉄製部品は、素材から完成品に至るまで、品質の万全を期し、安定した製品の供給を行っております。
良質な鋳肌面と高精度な寸法で一貫性を保っております。

●可鍛鋳鉄製部品の優れた性能

当社の可鍛鋳鉄製部品は黒心可鍛鋳鉄です。一般的な鋳鉄に比べ、強度、靭性、耐衝撃、耐摩耗などに優れます。
また、溶融亜鉛メッキを施すことにより、サビや腐食を防ぎます。

●適用規格

JIS B 2301
JIS G 5705　黒心可鍛鋳鉄品

海外生産品はJIS相当品を使用します。

●環境配慮

表面処理等の加工工程において、環境負担の軽減を考慮し、RoHS規則物質は含んでおりません。
海外生産品はJIS相当品を使用します。

■スチール

●適用規格

JIS G 3101 SS　一般構造用圧延鋼材
JIS G 4051 SC　機械構造用炭素鋼鋼材
JIS G 3452 SGP　配管用炭素鋼鋼管
JIS G 3454 STPG　圧力配管用炭素鋼鋼管

海外生産品はJIS相当品を使用します。

ねじ込み継手

90度エルボ

SCS13　SCS14
呼び径		A
A	B
100	4	96
80	3	78
65	2 1/2	69
50	2	57
40	1 1/2	48
32	1 1/4	46
25	1	38
20	3/4	33
15	1/2	29
10	3/8	23
8	1/4	20
6	1/8	17

45度エルボ

SCS13　SCS14
呼び径		A
A	B
6	1/8	17
8	1/4	17
10	3/8	19
15	1/2	21
20	3/4	25
25	1	29
32	1.25	33
40	1.5	37
50	2	42
65	2.5	49
80	3	54
100	4	64

クロス

SCS13　SCS14
呼び径		A
A	B
8	1/4	19
10	3/8	23
15	1/2	27
20	3/4	32
25	1	38
32	1　1/4	45
40	1　1/2	48
50	2	57

チーズ

SUS13　SUS14
呼び径		A
A	B
6	1/8	17
8	1/4	19
10	3/8	23
15	1/2	29
20	3/4	33
25	1	38
32	1 1/4	46
40	1 1/2	48
50	2	57
65	2 1/2	69
80	3	78
100	4	96

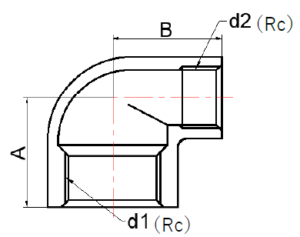

異径エルボ

SCS13　SCS14
呼び径		A	B
A	B
8×6	1/4×1/8	18	18
10×8	3/8×1/4	20	22
15×8	1/2×1/4	24	24
15×10	1/2×3/8	26	25
20×10	3/4×3/8	28	28
20×15	3/4×1/2	29	30
25×15	1×1/2	32	33
25×20	1×3/5	34	35
32×20	1 1/4×3/4	38	40
32×25	1 1/4×1	40	42
40×25	1 1/2×1	41	45
40×32	1 1/2×1 1/4	45	48
50×32	2×1 1/4	48	54
50×40	2×1 1/2	52	55

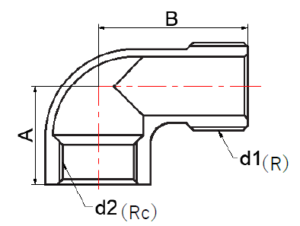

ストリートエルボ

SUS13　SUS14
呼び径		A	B
A	B
6	1/8	16	25
8	1/4	17	28
10	3/8	21	33
15	1/2	27	38
20	3/4	30	47
25	１	36	52
32	１　1/4	44	62
40	１　1/2	48	68
50	２	55	83
65	２　1/2	67	90
80	３	76	102
100	４	95	124

ユニオン

SUS13　SUS14
呼び径		L	二面幅	角数
A	B
8	1/4	33.5	31	8
10	3/8	36.5	37	8
15	1/2	39.5	42	8
20	3/4	48.5	49	8
25	1	52	59	8
32	1　1/4	54	69	10
40	1　1/2	58	78	10
50	2	65	93	10
65	2　1/2	75	112	10
80	3	83	127	10

片ニップル

SUS304　TP　SUS316(L)TP　SGP　STPG
呼び径		L
A	B
6	1/8	20
8	1/4	26
10	3/8	28
15	1/2	34
20	3/4	38
25	1	42
32	1 1/4	50
40	1 1/2	50
50	2	58
65	2 1/2	70
80	3	78
100	4	90

両ニップル

SUS304TP　SUS316（L）TP　SGP　STPG
呼び径		L
A	B
6	1/8	20
8	1/4	26
10	3/8	28
15	1/2	34
20	3/4	38
25	1	42
32	1 1/4	50
40	1 1/2	50
50	2	58
65	2 1/2	70
80	3	78
100	4	90

片長ニップル

SUS304TP　SUS316（L）TP　SGP　STPG
呼び径		L
A	B
6	1/8	50 75 100 125 150 200
8	1/4	50 75 100 125 150 200
10	3/8	50 75 100 125 150 200
15	1/2	50 75 100 125 150 200
20	3/4	50 75 100 125 150 200
25	1	50 75 100 125 150 200
32	1 1/4	75 100 125 150 200
40	1 1/2	75 100 125 150 200
50	2	75 100 125 150 200
65	2 1/2	100 125 150 200
80	3	100 125 150 200
100	4	100 125 150 200

両長ニップル

SUS304TP　SUS316（L）TP　SGP　STPG
呼び径		L
A	B
6	1/8	50 75 100 125 150 200
8	1/4	50 75 100 125 150 200
10	3/8	50 75 100 125 150 200
15	1/2	50 75 100 125 150 200
20	3/4	50 75 100 125 150 200
25	1	50 75 100 125 150 200
32	1　1/4	75 100 125 150 200
40	1　1/2	75 100 125 150 200
50	2	75 100 125 150 200
65	2　1/2	100 125 150 200
80	3	100 125 150 200
100	4	100 125 150 200

六角片ニップル

SUS304 SUS316（L）SUS304TP SUS316（L）TP SCS13 SCS14 SS400 FCMB275
呼び径		L
A	B
8	1/4	34
10	3/8	36
15	1/2	42
20	3/4	47
25	1	52
32	1　1/4	56
40	1　1/2	60
50	2	68
65	2　1/2	79
80	3	85

六角両ニップル

SUS304 SUS316（L）SUS304TP SUS316（L）TP SCS13 SCS14 SS400 FCMB275
呼び径		L
A	B
8	1/4	34
10	3/8	36
15	1/2	42
20	3/4	47
25	1	52
32	1　1/4	56
40	1　1/2	60
50	2	68
65	2　1/2	79
80	3	85

各種表面処理
その他材質での加工
も対応可能でございます

■鋳造工程

•

•

•

ソケット

SUS304TP SUS316（L）TP SGP STPG
呼び径		L
A	B
6	1/8	23
8	1/4	29
10	3/8	30
15	1/2	38
20	3/4	40
25	1	45
32	1 1/4	51
40	1 1/2	54
50	2	64
65	2 1/2	73
80	3	81
100	4	93

ハーフソケット

SUS304TP SUS316（L）TP SGP STPG
呼び径		L
A	B
6	1/8	18
8	1/4	18
10	3/8	18
15	1/2	21
20	3/4	21
25	1	25
32	1 1/4	27
40	1 1/2	27
50	2	32
65	2 1/2	32
80	3	40
100	4	40

六角ソケット

SUS304TP SUS316（L）TP SGP STPG
呼び径		L
A	B
8	1/4	29
10	3/8	30
15	1/2	38
20	3/4	40
25	1	45
32	1 1/4	51
40	1 1/2	54
50	2	64
65	2 1/2	73
80	3	81

※寸法などの記載内容については予告なく変更することがありますので最新情報についてはお問い合わせください。
※材料規格についてはお問い合わせください。原則受注生産になります。

油圧用継手
ホース用継手
も対応可能でございます
