■油圧高圧用ツーウェイバルブ型クイック継手(ISO7421-1A準拠 )
●特徴
油圧機器の高圧化に対応したクイック継手です。
ソケット、プラグ共に自動開閉バルブを内蔵しており、分離時の流体の流出を防止します
●材料
特殊鋼(亜鉛メッキ)
ご要望に応じて、真鍮、ステンレス鋼も可能です。
●仕様
寸法 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
定格圧力 (MPa) | 34.5 | 27.6 | 27.6 | 17.3 | 13.8 | 7 | 7 | 7 |
定格流量 (L/Min) | 11 | 22 | 45 | 105 | 185 | 295 | 350 | 700 |
使用温度範囲 | -20℃ 〜 +80℃ (ニトリルゴム) |
■高圧用ツーウェイバルブ型クイック継手
●特徴
ソケット、プラグ共に自動開閉バルブを内蔵しており、分離時の流体の流出を防止します。
油圧装置などへの取付作業の効率化が図れるオネジ取付型。
●材料
特殊鋼(ニッケルメッキ)
●仕様
寸法 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
定格圧力 (MPa) | 20.6 | 20.6 | 20.6 | 20.6 | 20.6 |
定格流量 (L/Min) | 10 | 20 | 40 | 40 | 175 |
使用温度範囲 | -20℃ 〜 +80℃ (ニトリルゴム) |
■中圧用ツーウェイバルブ型クイック継手
●特徴
ソケット、プラグ共に自動開閉バルブを内蔵しており、分離時の流体の流出を防止します。
●材料
KZDシリーズ・・・真鍮、
ニトリルゴム又はフッ素ゴム
KZFシリーズ・・・ステンレス鋼、ニトリルゴム
●仕様
寸法 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
定格圧力 (MPa) | KZD | 7 | 7 | 7 | 7 | 7 | 7 | 5.5 | 5.5 | 5.5 |
KZF | 14 | 14 | 14 | 10.5 | 10.5 | 7 | 7 | 7 | 7 |
定格流量 (L/Min) | 3 | 12 | 25 | 45 | 105 | 185 | 295 | 378 | 750 |
使用温度範囲 | -20℃ 〜 +80℃ (ニトリルゴム) -20℃ 〜 +180℃ (フッ素ゴム) |
■中圧用ノーバルブ型クイック継 手
●特徴
バルブがない開放型の構造のため、切り離し時に流体を閉止する必要のない場合や、
高粘度の流体の接続にご使用いただけます。圧力損失が殆どなく、大流量が得られます。
●材料
炭素鋼、真鍮、ステンレス鋼
●仕様
寸法 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
定格圧力 (MPa) | 15 | 15 | 15 | 15 | 15 | 15 |
定格流量 (L/Min) | 15 | 25 | 40 | 120 | 350 | 550 |
使用温度範囲 | -20℃ 〜 +80℃ (ニトリルゴム) |
■低圧用ワンウェイ型クイック継手
●特徴
ワンタッチで簡単に接続。広く使用されているアジアスタンダードタイプです。
●材料
炭素鋼、真鍮、ステンレス鋼
●仕様
流量:1950L/min、使用温度範囲:-20℃ 〜 +100℃ (ニトリルゴム)、最大圧力:35Bar
■アームロック型クイック継手(MIL-C-27487準拠 )
●特徴
流体、気体、粉体などに使用可能です。レバーを操作することで簡単に着脱でき、工具が必要ありません。
バルブレス構造です。
●材料
ステンレス(SCS14A)、アルミ、ブロンズ
ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。
油圧高圧用ツーウェイバルブ型クイック継手
(ISO7241-1A準拠)
KIS-Aシリーズ
呼び番号 | ISO | T (G) | L | L 1 | L 2 | D 1 | D 2 | H |
2 | 6.3 | 1/4 | 70 | 49 | 35 | 26 | 11.8 | 19 |
3 | 10 | 3/8 | 85 | 60.5 | 42 | 30 | 17.3 | 22 |
4 | 12.5 | 1/2 | 96 | 70 | 48 | 38 | 20.5 | 27 |
6 | 20 | 3/4 | 114 | 84.5 | 56 | 45 | 29.1 | 34 |
8 | 25 | 1 | 131 | 99 | 66 | 52 | 34.3 | 41 |
10 | 31.5 | 1 1/4 | 150 | 117 | 75 | 70 | 45 | 50 |
12 | 40 | 1 1/2 | 167 | 133 | 84 | 82 | 55 | 60 |
16 | 50 | 2 | 216 | 169 | 108 | 99 | 65.1 | 75 |
※Parker社6600シリーズ、日東工器(株)280カプラシリーズ、Hansen社HA15000シリーズ、Foster社Aシリーズ、 FASTER社ANVシリーズ、CEJN社X95シリーズと互換性があります。
KIS-Aシリーズ
呼び番号 | ISO | T (G) | L | L 1 | L 2 | D 1 | D 2 | H |
2 | 6.3 | 1/4 | 70 | 49 | 35 | 26 | 11.8 | 19 |
3 | 10 | 3/8 | 85 | 60.5 | 42 | 30 | 17.3 | 22 |
4 | 12.5 | 1/2 | 96 | 70 | 48 | 38 | 20.5 | 27 |
6 | 20 | 3/4 | 114 | 84.5 | 56 | 45 | 29.1 | 34 |
8 | 25 | 1 | 131 | 99 | 66 | 52 | 34.3 | 41 |
10 | 31.5 | 1 1/4 | 150 | 117 | 75 | 70 | 45 | 50 |
12 | 40 | 1 1/2 | 167 | 133 | 84 | 82 | 55 | 60 |
16 | 50 | 2 | 216 | 169 | 108 | 99 | 65.1 | 75 |
※日東工器(株)280カプラシリーズ、Hansen社HA15000シリーズ、Foster社Aシリーズ、 FASTER社ANVシリーズ、CEJN社X95シリーズと互換性があります。
HSPシリーズ
呼び番号 | ISO | T (Rc) | L | L 1 | L 2 | L 3 | D 1 | D 2 | H1 | H2 |
2 | 6.3 | 1/4 | 63.5 | 49 | 32 | 17.5 | 27.5 | 14.25 | 19 | 19 |
3 | 10 | 3/8 | 75.5 | 60 | 38 | 22.5 | 33 | 18.25 | 23 | 23 |
4 | 12.5 | 1/2 | 88.5 | 72 | 44 | 27.5 | 43 | 24.25 | 35 | 29 |
6 | 12.5 | 3/4 | 94.5 | 72 | 50 | 27.5 | 43 | 24.25 | 35 | 32 |
6 | 20 | 3/4 | 101.5 | 78.5 | 51 | 28 | 47 | 28.25 | 35 | 35 |
8 | 25 | 1 | 118 | 93 | 61 | 36 | 58 | 36.25 | 46 | 41 |
※日東工器(株)HSPカプラシリーズと互換性があります。
中圧用ツーウェイバルブ型クイック継手
KZDシリーズ(真鍮)、KZFシリーズ(ステンレス鋼)
呼び番号 | ISO | T | L | L 1 | L 2 | D 1 | D 2 | H1 | H2 |
KZDシリーズ | KZFシリーズ |
1 | 5 | Rc1/8 | Rc1/8 | 58 | 48 | 29 | 24 | 10.9 | 14 | 14 |
2 | 6.3 | Rc1/4 | Rc1/4 | 72 | 58 | 36 | 28 | 14.2 | 19 | 17 |
3 | 10 | Rc3/8 | Rc3/8 | 80 | 65 | 40 | 35 | 19.1 | 21 | 21 |
4 | 12.5 | Rc1/2 | Rc1/2 | 88 | 72 | 44 | 45 | 23.5 | 29 | 29 |
6 | 20 | Rc3/4 | Rc3/4 | 104 | 88 | 52 | 55 | 31.4 | 35 | 35 |
8 | 25 | Rc1 | Rc1 | 127 | 105 | 62 | 65 | 37.8 | 41 | 41 |
10 | 32 | Rc1 1/4 | Rc1 1/4 | 145 | 115 | 70 | 77 | 48 | 54 | 54 |
12 | 40 | Rc1 1/2 | Rc1 1/2 | 150 | 124 | 75 | 88 | 54.9 | 63 | 63 |
16 | 50 | Rc2 | Rc2 | 160 | 132 | 80 | 108 | 69.9 | 77 | 77 |
10 | 32.5 | Rc1 1/4 | G1 1/4 | 140 | 115 | 70 | 77 | - | 54 | 54 |
12 | 40 | Rc1 1/2 | G1 1/2 | 150 | 124 | 75 | 88 | - | 63 | 63 |
16 | 50 | Rc2 | G2 | 160 | 132 | 80 | 108 | - | 77 | 77 |
※日東工器(株)SPカプラシリーズと互換性があります。
■組立加工
ステンレスフレキシブルホースなど様々なホース との
組立加工も対応可能でございます
中圧用ノーバルブ型クイック継手
呼び番号 | T (Rc) | D | L 1 | L 2 | H |
1 | 1/8 | 8 | 26 | 15.5 | 14 |
2 | 1/4 | 10.9 | 34 | 18 | 17 |
3 | 3/8 | 14.1 | 38 | 21 | 21 |
4 | 1/2 | 18.9 | 45 | 24 | 29 |
6 | 3/4 | 23.4 | 51 | 28 | 35 |
8 | 1 | 34.1 | 60 | 36 | 41 |
呼び番号 | T (Rc) | D | L 1 | H |
1 | 1/8 | 17.5 | 27 | 14 |
2 | 1/4 | 24 | 32 | 19 |
3 | 3/8 | 28 | 35 | 23 |
4 | 1/2 | 35 | 42 | 29 |
6 | 3/4 | 45 | 48 | 38 |
8 | 1 | 58 | 59 | 50 |
呼び番号 | T (R) | D | L 1 | L 2 | L 3 | H |
1 | 1/8 | 8 | 32 | 15.5 | 9 | 12 |
2 | 1/4 | 10.9 | 38 | 18 | 13 | 17 |
3 | 3/8 | 14.1 | 43 | 21 | 13 | 17 |
4 | 1/2 | 18.9 | 52 | 24 | 17 | 22 |
6 | 3/4 | 23.4 | 59 | 28 | 19 | 32 |
8 | 1 | 34.1 | 73 | 36 | 22 | 41 |
呼び番号 | T (R) | D | L 1 | L 2 | H |
1 | 1/8 | 17.5 | 30 | 9 | 14 |
2 | 1/4 | 24 | 42 | 13 | 19 |
3 | 3/8 | 28 | 46 | 13 | 23 |
4 | 1/2 | 35 | 56 | 17 | 29 |
6 | 3/4 | 45 | 65 | 19 | 38 |
8 | 1 | 58 | 75 | 22 | 50 |
※日東工器(株)TSPシリーズと互換性があります。
呼び番号 | Hose | D | L 1 | L 2 | L 3 |
1 | 6.5 | 8 | 41 | 15.5 | 20 |
2 | 8 | 10.9 | 53 | 18 | 29 |
3 | 11 | 14.1 | 60 | 21 | 32 |
4 | 15 | 18.9 | 70 | 24 | 39 |
6 | 21 | 23.4 | 84 | 28 | 48 |
8 | 27 | 34.1 | 105 | 36 | 57 |
呼び番号 | Hose | D | L 1 | L 2 |
1 | 6.5 | 17.5 | 40 | 20 |
2 | 8 | 24 | 55 | 29 |
3 | 11 | 28 | 62 | 32 |
4 | 15 | 35 | 74 | 39 |
6 | 21 | 45 | 90 | 48 |
8 | 27 | 58 | 102 | 57 |
※日東工器(株)TSPシリーズと互換性があります。
低圧用ワンウェイ型クイック継手
相手側取付
ネジサイズ | L | H |
R1/4 | 41 | 14 |
R3/8 | 41 | 17 |
R1/2 | 46 | 22 |
T | D | L | H |
R1/4 | 27 | 43 | 22 |
R3/8 | 27 | 43 | 22 |
R1/2 | 27 | 46 | 22 |
相手側取付ネジサイズ | L | H |
G1/4 | 35 | 17 |
G3/8 | 35 | 19 |
G1/2 | 38 | 16 |
T | D | L | H |
G1/4 | 27 | 43 | 27 |
G3/8 | 27 | 43 | 27 |
G1/2 | 27 | 46 | 27 |
※日東工器(株)200シリーズ、RECTUS社03Ka及び13Kaシリーズ、Legris社LQACシリーズと互換性があります。
ホースサイズ | L |
6 | 49 |
8 | 49 |
10 | 49 |
13 | 49 |
ホースサイズ | D | L | H |
6 | 27 | | |
8 | 27 | | |
10 | 27 | | |
13 | 27 | | |
ホースサイズ | L |
6 | 49 |
8 | 49 |
10 | 49 |
13 | 49 |
ホースサイズ | D | L | H |
6 | 27 | | |
8 | 27 | | |
10 | 27 | | |
13 | 27 | | |
※日東工器(株)200シリーズ、RECTUS社03Ka及び13Kaシリーズ、Legris社LQACシリーズと互換性があります。
アームロック型クイック継手
サイズ(inch) | サイズ(mm) |
ΦD | K | h | H |
1/2 | 32 | 33 | 26 | 40 |
3/4 | 32 | 33 | 26 | 40 |
1 | 37 | 41 | 32 | 47 |
1 1/4 | 45 | 51 | 41 | 54 |
1 1/2 | 53 | 57 | 40 | 55 |
2 | 63 | 68 | 46 | 62 |
2 1/2 | 76 | 83 | 50 | 78 |
3 | 92 | 96 | 50 | 73 |
4 | 120 | 129 | 53 | 80 |
サイズ(inch) | サイズ(mm) |
B | Φc | h | H |
1/2 | 52 | 32 | 33 | 52 |
3/4 | 52 | 32 | 33 | 52 |
1 | 60 | 37 | 40 | 64 |
1 1/4 | 80 | 46 | 46 | 71 |
1 1/2 | 87 | 54 | 48 | 73 |
2 | 97 | 63 | 54 | 79 |
2 1/2 | 110 | 76 | 53 | 85 |
3 | 133 | 92 | 60 | 93 |
4 | 165 | 120 | 60 | 102 |
サイズ(inch) | サイズ(mm) |
ΦD | K | h | H |
1/2 | 32 | 33 | 26 | 40 |
3/4 | 32 | 33 | 26 | 40 |
1 | 37 | 41 | 32 | 47 |
1 1/4 | 45 | 51 | 41 | 54 |
1 1/2 | 53 | 57 | 40 | 55 |
2 | 63 | 68 | 46 | 62 |
2 1/2 | 76 | 83 | 50 | 78 |
3 | 92 | 96 | 50 | 73 |
4 | 120 | 129 | 53 | 80 |
サイズ
(inch) | サイズ(mm) |
B | Φc | h | H |
1/2 | 52 | 32 | 33 | 52 |
3/4 | 52 | 32 | 33 | 52 |
1 | 60 | 37 | 40 | 64 |
1 1/4 | 80 | 46 | 46 | 71 |
1 1/2 | 87 | 54 | 48 | 73 |
2 | 97 | 63 | 54 | 79 |
2 1/2 | 110 | 76 | 53 | 85 |
3 | 133 | 92 | 60 | 93 |
4 | 165 | 120 | 60 | 102 |
※ステンレス製の寸法です。アルミ、ブロンズ製は多少異なります。
※米国MIL規格(MIL-C-27487-1992)に基づきます。他社製品でも同一サイズであれば互換性を有します。

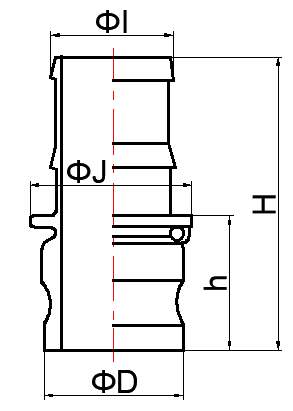

サイズ(inch) | サイズ(mm) |
ΦD | ΦI | ΦJ | h | H |
1/2 | 32 | 21 | 33 | 37 | 89 |
3/4 | 32 | 21 | 33 | 37 | 89 |
1 | 37 | 27 | 41 | 47 | 106 |
1 1/4 | 45 | 34 | 48 | 50 | 111 |
1 1/2 | 53 | 40 | 60 | 52 | 113 |
2 | 63 | 53 | 70 | 58 | 130 |
2 1/2 | 76 | 67 | 80 | 57 | 137 |
3 | 92 | 79 | 99 | 62 | 162 |
4 | 120 | 105 | 133 | 70 | 178 |
サイズ(inch) | サイズ(mm) |
ΦD | K | h | H |
1/2 | 32 | 33 | 26 | 58 |
3/4 | 32 | 33 | 26 | 58 |
1 | 37 | 41 | 32 | 69 |
1 1/4 | 45 | 50 | 41 | 80 |
1 1/2 | 53 | 57 | 40 | 79 |
2 | 63 | 68 | 42 | 86 |
2 1/2 | 76 | 83 | 50 | 99 |
3 | 92 | 96 | 51 | 109 |
4 | 120 | 129 | 53 | 114 |
サイズ | サイズ(mm) |
(inch) | B | Φc | h | H |
1/2 | 52 | 32 | 33 | 45 |
3/4 | 52 | 32 | 33 | 45 |
1 | 60 | 37 | 40 | 52 |
1 1/4 | 80 | 46 | 47 | 60 |
1 1/2 | 87 | 54 | 48 | 63 |
2 | 97 | 63 | 54 | 66 |
2 1/2 | 110 | 76 | 55 | 70 |
3 | 133 | 92 | 58 | 71 |
4 | 165 | 120 | 62 | 82 |
サイズ(inch) | サイズ(mm) |
ΦD | h | H |
1/2 | 32 | 27 | 39 |
3/4 | 32 | 27 | 39 |
1 | 37 | 32 | 44 |
1 1/4 | 45 | 39 | 51 |
1 1/2 | 53 | 40 | 55 |
2 | 63 | 47 | 59 |
2 1/2 | 76 | 50 | 65 |
3 | 92 | 54 | 67 |
4 | 120 | 54 | 79 |
※ステンレス製の寸法です。アルミ、ブロンズ製は多少異なります。
※米国MIL規格(MIL-C-27487-1992)に基づきます。他社製品でも同一サイズであれば互換性を有します。
