■差込み溶接形管継手、ねじ込み形管継手、油圧用フランジ

●最適設計

仕様を提示して頂ければ各種のバックデータ（強度計算、応力解析、実験値等）に基づき最適の設計、製作まで行います。

●一貫したサービス

配管設計、配管加工まで一貫したサービスの提供が可能です。

●関連規格一覧

種類	規格番号	規格名称
JIS	JIS B 2316	配管用鋼製差込み溶接式管継手
	JIS B 2291	油圧用21Pa管フランジ
	JIS F 7806	船の280K及び350K油圧鋼管用差込み溶接式フランジ
JPF 日本金属継手協会規格	FAS 101	特殊配管用鋼製差込み溶接式管継手
	FAS 102	特殊配管用鋼製ねじ込み式管継手
	FAS 103	油圧用35MPa突合せ溶接式管フランジ
	FAS 104	21MPa鋼製差込み溶接式、ねじ込み式ユニオン管継手

●耐圧性

差込み溶接形管継手は、ユニオン類及びフランジ類を覗き、JIS B 2316の4項に規定されている試験水圧に準じます。
ねじ込み形管継手は、ユニオンを除き、31.4Mpa（320kgf/cm²）の水圧を耐え3分間保持しても破裂させず、また漏れないこととします。

●ねじ

種類	規格
管継手接続端部のねじ	JIS B 0203（管用テーパねじ）
管継手接続端部のねじ	JIS B 0202（管用平行ねじ）
ユニオンナットのねじ	JIS B 2291（メートル細めねじ）

●材料による種類の記号

区分	管継手の材料	記号	接続される鋼管（参考）
炭素鋼 Carbon Steel	JIS 4051 S25C 又は ASTM A105	PT410	STPG410, STPT410	圧力配管用
炭素鋼 Carbon Steel	JIS 4051 S25C 又は ASTM A105	ー	STS370 STS410	高圧配管用
合金鋼 Alloy Steel	ASTM A182 F11	PA23	STPA23	高温配管用
	ASTM A182 F22	PA24	STPA24
	ASTM A182 F5	PA25	STPA25
ステンレス鋼 Stainless Steel	JIS G4303 SUS304	SUS304	SUS304TP	耐食高温配管用及び低温配管用
	JIS G4303 SUS304L	SUS304L	SUS304LTP
	JIS G4303 SUS316	SUS316	SUS316TP
	JIS G4303 SUS316L	SUS316L	SUS316LTP
	JIS G4303 SUS321	SUS321	SUS321TP
	JIS G4308 SUS304	SUS304	SUS304TP
	JIS G4308 SUS316	SUS316	SUS316TP
	JIS G4318 SUS304	SUS304	SUS304TP
	JIS G4318 SUS304L	SUS304L	SUS304LTP
	JIS G4318 SUS316	SUS316	SUS316TP
	JIS G4318 SUS316L	SUS316L	SUS316LTP
	JIS G4318 SUS321	SUS321	SUS321TP
低温用鋼 Steel for low temperature	ASTM A350 LF2	PL380	STPL380	低温配管用

高圧用差込み溶接形管継手

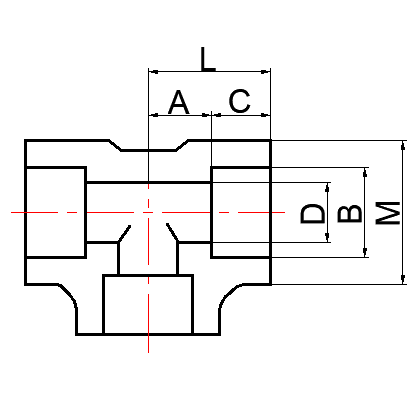

90℃　エルボ	45℃　エルボ	チーズ
WLA	WLB	WTA

管厚	呼び径		B	C	D	M	A			L
管厚	A	B	B	C	D	M	90 ° エルボ	45 ° エルボ	チーズ	90 ° エルボ	45 ° エルボ	チーズ
Sch-80	8	1/4	14.3	10	9.4	23	11.1	7.9	11.1	21.1	17.9	21.1
	10	3/8	17.8	11	12.7	28	13.5	7.9	13.5	24.5	18.9	24.5
	15	1/2	22.2	13	16.1	34	15.9	11.1	15.9	28.9	24.1	28.9
	20	3/4	27.7	14	21.4	39	19.1	12.7	19.1	33.1	26.7	33.1
	25	1	34.5	16	27.2	47	22.2	14.3	22.2	38.2	30.3	38.2
	32	1 1/4	43.2	18	35.5	57	27.0	17.5	27.0	45.0	35.5	45.0
	40	1 1/2	49.1	19	41.2	64	31.8	20.6	31.8	50.8	39.6	50.8
	50	2	61.1	22	52.7	77	38.1	25.4	38.1	60.1	47.4	60.1
	65	2 1/2	77.1	26	65.9	96	41.3	28.6	41.3	67.3	54.6	67.3
	80	3	90	29	78.1	110	57.2	31.8	57.2	86.2	60.8	86.2
Sch-160	15	1/2	22.2	14	12.3	39	19.1	12.7	19.1	33.1	26.7	33.1
	20	3/4	27.7	16	16.2	47	22.2	14.3	22.2	38.2	30.3	38.2
	25	1	34.5	18	21.2	57	27.0	17.5	27.0	45.0	35.5	45.0
	32	1 1/4	43.2	19	29.9	64	31.8	20.6	31.8	50.8	39.6	50.8
	40	1 1/2	49.1	22	34.4	77	38.1	25.4	38.1	60.1	47.4	60.1
	50	2	61.1	26	43.1	96	41.3	28.6	41.3	67.3	54.6	67.3
	65	2 1/2	77.1	29	57.3	110	57.2	31.8	57.2	86.2	60.8	86.2

※90°エルボ及び45°エルボ：合金鋼、ステンレス鋼については、C,L寸法が異なります。
※チーズ：合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

クロス

WXA

管厚	呼び径		B	C	D	M	A	L
管厚	A	B	B	C	D	M	A	L
Sch-80	8	1/4	14.3	12	9.4	23	11.1	23.1
	10	3/8	17.8	13	12.7	27	13.5	26.5
	15	1/2	22.2	13	16.1	33	15.9	28.9
	20	3/4	27.7	16	21.4	39	19.1	35.1
Sch-160	15	1/2	22.2	15	12.3	39	19.1	34.1
Sch-160	20	3/4	27.7	16	16.2	47	22.2	38.2

※合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

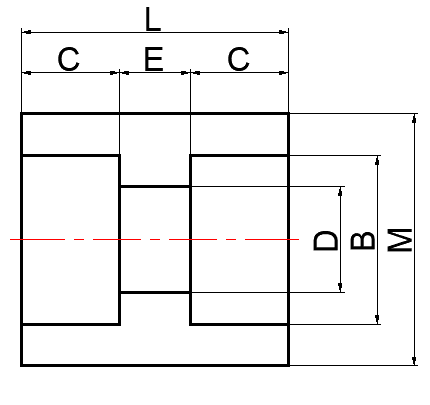

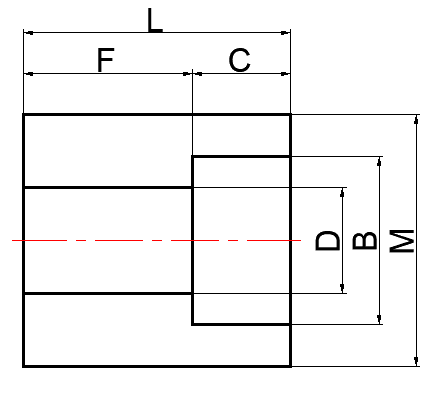

カップリング	ハーフカップリング
WFC	WHC

管厚	呼び径		B	C	D	E	F	M	L
管厚	A	B	B	C	D	E	F	M	WFC	WHC
Sch-80	8	1/4	14.3	10	9.4	6.4	15.9	22	26.4	25.9
	10	3/8	17.8	10	12.7	6.4	17.5	26	26.2	27.5
	15	1/2	22.2	10	16.1	9.5	22.2	32	29.5	32.2
	20	3/4	27.7	13	21.4	9.5	23.8	38	35.5	36.8
	25	1	34.5	13	27.2	12.7	28.6	46	38.7	41.6
	32	1 1/4	43.2	13	35.5	12.7	30.2	55	38.7	43.2
	40	1 1/2	49.1	13	41.2	12.7	31.8	63	38.7	44.8
	50	2	61.1	16	52.7	19.1	41.3	75	51.1	57.3
	65	2 1/2	77.1	16	65.9	19.1	42.9	95	51.1	58.9
	80	3	90	16	78.1	19.1	44.5	110	51.1	60.5
Sch-160	15	1/2	22.2	13	12.3	9.5	22.2	34	35.5	35.2
	20	3/4	27.7	13	16.2	9.5	23.8	42	35.3	36.8
	25	1	34.5	13	21.2	12.7	28.6	52	38.7	41.6
	32	1 1/4	43.2	13	29.9	12.7	30.2	60	38.7	43.2
	40	1 1/2	49.1	16	34.4	12.7	31.8	68	44.7	47.8
	50	2	61.1	16	43.1	19.1	41.3	85	51.1	57.3
	65	2 1/2	77.1	16	57.3	19.1	42.9	100	51.1	58.9

※合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

レジューサ

WRC

管厚	呼び径		B	B 1	C	C 1	D	E	M	L
管厚	A	B	B	B 1	C	C 1	D	E	M	L
Sch-80	10×8	3/8 × 1/4	17.8	14.3	10	10	9.4	6.4	26	26.4
	15×8	1/2 × 1/4	22.2	14.3	10	10	9.4	9.5	32	29.5
	15×10	1/2 × 3/8	22.2	17.8	10	10	12.7	9.5	32	29.5
	20×８	3/4 × 1/4	27.7	14.3	13	10	9.4	12.5	38	35.5
	20×10	3/4 × 3/8	27.7	17.8	13	10	12.7	12.5	38	35.5
	20×15	3/4 × 1/2	27.7	22.2	13	10	16.1	12.5	38	35.5
	25×10	1 × 3/8	34.5	17.8	13	10	12.7	15.7	46	38.7
	25×15	1 × 1/2	34.5	22.2	13	10	16.1	15.7	46	38.7
	25×20	1 × 3/4	34.5	27.7	13	13	21.4	12.7	46	38.7
	32×15	1 1/4 × 1/2	43.2	22.2	13	10	16.1	15.7	55	38.7
	32×20	1 1/4 × 3/4	43.2	27.7	13	13	21.4	12.7	55	38.7
	32×25	1 1/4 × 1	43.2	34.5	13	13	27.2	12.7	55	38.7
	40×20	1 1/2 × 3/4	49.1	27.7	13	13	21.4	12.7	63	38.7
	40×25	1 1/2 × 1	49.1	34.5	13	13	27.2	12.7	63	38.7
	40×32	1 1/2 × 1 1/4	49.1	43.2	13	13	35.5	12.7	63	38.7
	50×25	2 × 1	61.1	34.5	16	13	27.2	22.1	75	51.1
	50×32	2 × 1 1/4	61.1	43.2	16	13	35.5	22.1	75	51.1
	50×40	2 × 1 1/2	61.1	49.1	16	13	41.2	22.1	75	51.1
	65×32	2 1/2 × 1 1/4	77.1	43.2	16	13	35.5	22.1	95	51.1
	65×40	2 1/2 × 1 1/2	77.1	49.1	16	13	41.2	22.1	95	51.1
	65×50	2 1/2× 2	77.1	61.1	16	16	52.7	19.1	95	51.1
	80×40	3 × 1 1/2	90	49.1	16	13	41.2	22.1	110	51.1
	80×50	3 × 2	90	61.1	16	16	52.7	19.1	110	51.1
	80×65	3 × 2 1/2	90	77.1	16	16	65.9	19.1	110	51.1
Sch-160	20×15	3/4 × 1/2	27.7	22.2	13	13	12.3	9.5	42	35.5
	25×20	1 × 3/4	34.5	27.7	13	13	16.2	12.7	52	38.7
	32×15	1 1/4 × 1/2	43.2	22.2	13	13	12.3	12.7	60	38.7
	32×20	1 1/4 × 3/4	43.2	27.7	13	13	16.2	12.7	60	38.7
	32×25	1 1/4 × 1	43.2	34.5	13	13	21.2	12.7	60	38.7
	40×20	1 1/2 × 3/4	49.1	27.7	16	13	16.2	15.7	68	44.7
	40×25	1 1/2 × 1	49.1	34.5	16	13	21.2	15.7	68	44.7
	40×32	1 1/2 × 1 1/4	49.1	43.2	16	13	29.9	15.7	68	44.7
	50×25	2 × 1	61.1	34.5	16	13	21.2	22.1	85	51.1
	50×32	2 × 1 1/4	61.1	43.2	16	13	29.9	22.1	85	51.1
	50×40	2 × 1 1/2	61.1	49.1	16	16	34.4	19.1	85	51.1
	65×32	2 1/2 × 1 1/4	77.1	43.2	16	13	29.9	22.1	100	51.1
	65×40	2 1/2 × 1 1/2	77.1	49.1	16	16	34.4	19.1	100	51.1
	65×50	2 1/2 × 2	77.1	61.1	16	16	43.1	19.1	100	51.1

※合金鋼、ステンレス鋼については、C.L.M寸法が異なります。

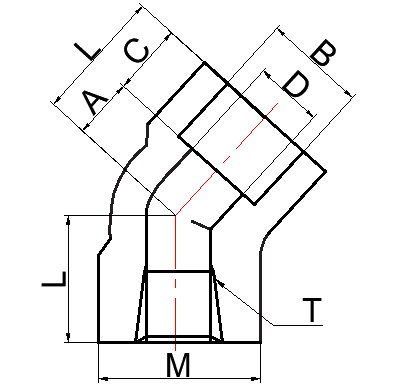

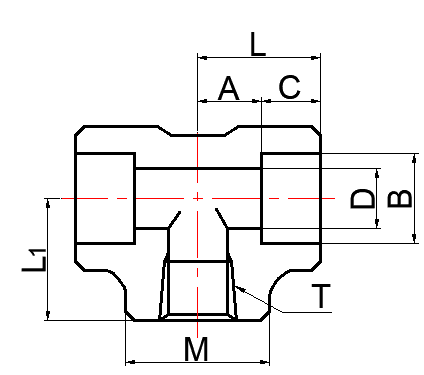

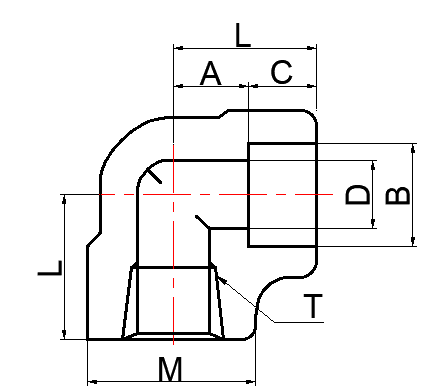

レジューシングインサート

WRM

呼び径		B	C	D	M	A			L			T
A	B	B	C	D	M	90 ° エルボ	45 ° エルボ	チーズ	90 ° エルボ	45 ° エルボ	チーズ	（Rc）
8	1/4	14.3	10	9.4	23	11.1	7.9	11.1	21.1	17.9	21.1	1/4
10	3/8	17.8	11	12.7	28	13.5	7.9	13.5	24.5	18.9	24.5	3/8
15	1/2	22.2	13	16.1	34	15.9	11.1	15.9	28.9	24.1	28.9	1/2
20	3/4	27.7	14	21.4	39	19.1	12.7	19.1	33.1	26.7	33.1	3/4
25	1	34.5	16	27.2	47	22.2	14.3	22.2	38.2	30.3	38.2	1
32	1 1/4	43.2	18	35.5	57	27.0	17.5	27.0	45.0	35.5	45.0	1 1/4
40	1 1/2	49.1	19	41.2	64	31.8	20.6	31.8	50.8	39.6	50.8	1 1/2
50	2	61.1	22	52.7	77	38.1	25.4	38.1	60.1	47.4	60.1	2

※合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

特殊カップリング

SFD

呼び径		B	C	L	H（六角）	T（Rc）
A	B	B	C	L	H（六角）	T（Rc）
8	1/4	14.3	10	9.4	22	1/4
10	3/8	17.8	10	12.7	27	3/8
15	1/2	22.2	10	16.1	32	1/2
20	3/4	27.7	13	21.4	41	3/4
25	1	34.5	13	27.2	46	1
32	1 1/4	43.2	13	35.5	55	1 1/4
40	1 1/2	49.1	13	41.2	65	1 1/2
50	2	61.1	16	52.7	75	2

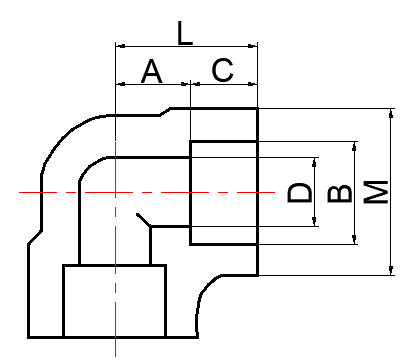

シリンダ用エルボ

WLF

呼び径		B	C	D	M	A	L
A	B	B	C	D	M	A	L
8	1/4	14.3	10	9	23	11.1	21.1
10	3/8	17.8	11	11.5	28	13.5	24.5
15	1/2	22.2	13	15	34	15.9	28.9
20	3/4	27.7	14	19.5	39	19.1	33.1
25	1	34.5	16	25	47	22.2	38.2

※合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

シリンダ用エルボ

SLF

呼び径		D	M	L	T
A	B	D	M	L	T
8	1/4	9	23	21.1 ±0.8	1/4
10	3/8	11.5	28	24.5 ±1	3/8
15	1/2	15	34	28.9 ±1	1/2
20	3/4	19.5	39	33.1 ±1	3/4
25	1	25	47	38.2 ±1.5	1

※合金鋼、ステンレス鋼については、C,L,M寸法が異なります。

ボスA形	ボスR形	キャップ
WBA	WBR	WCA

ボスA形、R形
管厚	呼び径		B	C	D	M	L	R
管厚	A	B	B	C	D	M	L	R
Sch-80	8	1/4	14.3	10	9.4	22	40	25
	10	3/8	17.8	10	12.7	26	47	25
	15	1/2	22.2	10	16.1	32	47	30
	20	3/4	27.7	13	21.4	38	50	30
	25	1	34.5	13	27.2	46	50	40
	32	1 1/4	43.2	13	35.5	55	50	45
	40	1 1/2	49.1	13	41.2	65	50	55
	50	2	61.1	16	52.7	75	60	60

キャップ
管厚	呼び径		B	C	M	L
管厚	A	B	B	C	M	L
Sch-80	8	1/4	14.3	10	22	14.5
	10	3/8	17.8	10	26	15.0
	15	1/2	22.2	10	32	19.5
	20	3/4	27.7	13	38	20.0
	25	1	34.5	13	46	21.3
	32	1 1/4	43.2	13	55	22.6
	40	1 1/2	49.1	13	63	23.5
	50	2	61.1	16	75	28.2
	65	2 1/2	77.1	16	95	31.3
	80	3	90	16	110	33.3
Sch-160	15	1/2	22.2	13	34	20.2
	20	3/4	27.7	13	42	21.8
	25	1	34.5	13	52	23.6
	32	1 1/4	43.2	13	60	24.8
	40	1 1/2	49.1	16	68	29.3
	50	2	61.1	16	85	32.4
	65	2 1/2	77.1	16	100	35.2

高圧用　ねじ込み形管継手

90℃エルボ	45℃エルボ	チーズ
SLA	WLB	WTA

呼び径		M	L
A	B	M	90 ° エルボ	45 ° エルボ	チーズ
8	1/4	23	21.1	17.9	21.1
10	3/8	28	24.5	18.9	24.5
15	1/2	34	28.9	24.1	28.9
20	3/4	39	33.1	26.7	33.1
25	1	47	38.2	30.3	38.2
32	1 1/4	57	45.0	35.5	45.0
40	1 1/2	64	50.8	39.6	50.8
50	2	77	60.1	47.4	60.1

※合金鋼、ステンレス鋼については、L寸法が異なります。

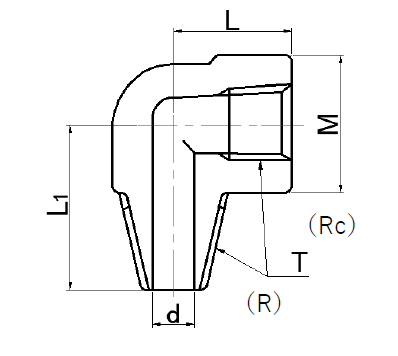

　　　メスオスエルボ

　　　　　　SLC

呼び径		d	M	L	L １
A	B	d	M	L	L １
8	1/4	6	22	14	27
10	3/8	9	26	23	29
15	1/2	12	32	26	36
20	3/4	16	38	31	42
25	1	20	44	33	46
32	1 1/4	28	55	36	54.5
40	1 1/2	32	65	38	59.5
50	2	40	80	46	72

※合金鋼、ステンレス鋼については、L寸法が異なります。

カップリング

SFC

呼び径		A	L
A	B	A	L
6	1/8	19	30
8	1/4	22	30
10	3/8	24	30
15	1/2	32	40
20	3/4	36	42
25	1	46	50
32	1 1/4	55	55
40	1 1/2	65	55
50	2	75	64

レジューサ

SRC

呼び径		H（六角）	L
A	B	H（六角）	L
10×8	3/8 × 1/4	24	30
15×8	1/2 × 1/4	32	40
15×10	1/2 × 3/8	32	40
20×８	3/4 × 1/4	36	42
20×10	3/4 × 3/8	36	42
20×15	3/4 × 1/2	36	42
25×10	1 × 3/8	46	50
25×15	1 × 1/2	46	50
25×20	1 × 3/4	46	50
32×15	1 1/4 × 1/2	55	55
32×20	1 1/4 × 3/4	55	55
32×25	1 1/4 × 1	55	55
40×20	1 1/2 × 3/4	65	55
40×25	1 1/2 × 1	65	55
40×32	1 1/2 × 1 1/4	65	55
50×25	2 × 1	75	64
50×32	2 × 1 1/4	75	64
50×40	2 × 1 1/2	75	64

ブッシング

SBU

呼び径		H	ℓ	ℓ 1
A	B（T×T 1 ）	(六角)	ℓ	ℓ 1
10×8	3/8 × 1/4	19	14	8
15×8	1/2 × 1/4	24	17	9
15×10	1/2 × 3/8	24	17	9
20×８	3/4 × 1/4	30	19	10
20×10	3/4 × 3/8	30	19	10
20×15	3/4 × 1/2	30	19	10
25×8	1 × 1/4	36	22	11
25×10	1 × 3/8	36	22	11
25×15	1 × 1/2	36	22	11
25×20	1 × 3/4	36	22	11
32×15	1 1/4 × 1/2	46	24	12
32×20	1 1/4 × 3/4	46	24	12
32×25	1 1/4 × 1	46	24	12
40×15	1 1/2 × 1/2	50	24	14
40×20	1 1/2 × 3/4	50	24	14
40×25	1 1/2 × 1	50	24	14
40×32	1 1/2 × 1 1/4	50	24	14
50×20	2 × 3/4	65	28	16
50×25	2 × 1	65	28	16
50×32	2 × 1 1/4	65	28	16
50×40	2 × 1 1/2	65	28	16

ニップル

SNP

呼び径		d	H (六角)	ℓ	ℓ 1
A	B	d	H (六角)	ℓ	ℓ 1
6	1/8	4	12	9	6
8	1/4	7	17	13	8
10	3/8	9	19	14	8
15	1/2	12	24	17	9
20	3/4	16	30	19	10
25	1	20	36	22	11
32	1 1/4	28	46	24	12
40	1 1/2	32	50	24	14
50	2	40	65	28	16

径違いニップル

SBU

呼び径		d	H (六角)	ℓ	ℓ 1	ℓ 2
A	B（T×T 1 ）	d	H (六角)	ℓ	ℓ 1	ℓ 2
10×8	3/8 × 1/4	7	19	14	8	13
15×8	1/2 × 1/4	7	24	17	9	13
15×10	1/2 × 3/8	9	24	17	9	14
20×８	3/4 × 1/4	7	30	19	10	13
20×10	3/4 × 3/8	9	30	19	10	14
20×15	3/4 × 1/2	12	30	19	10	17
25×10	1 × 3/8	9	36	22	11	14
25×15	1 × 1/2	12	36	22	11	17
25×20	1 × 3/4	16	36	22	11	19
32×15	1 1/4 × 1/2	12	46	24	12	17
32×20	1 1/4 × 3/4	16	46	24	12	19
32×25	1 1/4 × 1	20	46	24	12	22
40×20	1 1/2 × 3/4	16	50	24	14	19
40×25	1 1/2 × 1	20	50	24	14	22
40×32	1 1/2 × 1 1/4	28	50	24	14	24
50×25	2 × 1	20	65	28	16	22
50×32	2 × 1 1/4	28	65	28	16	24
50×40	2 × 1 1/2	32	65	28	16	24

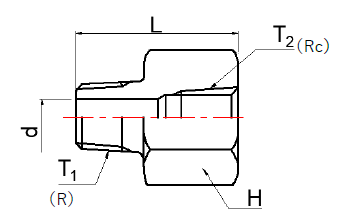

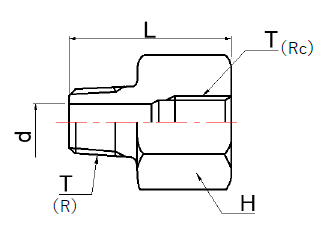

メスオスソケットA形

SSS　Type　A

呼び径		d	L	H (六角)
A	B	d	L	H (六角)
8	1/4	7	33	22
10	3/8	9	36	24
15	1/2	12	45	32
20	3/4	16	50	36
25	1	20	58	46
32	1 1/4	28	67	55
40	1 1/2	32	69	65
50	2	40	79	75

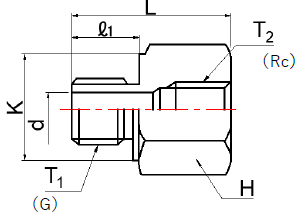

メスオスソケットB形

SSS　Type B

呼び径		d	L	H （六角）
A	B（T 1 ×T 2 ）	d	L	H （六角）
8×10	1/4×3/8	7	35	24
10×15	3/8×1/2	9	41	32
15×20	1/2×3/4	12	48	36
20×25	3/4×１	16	55	46
25×32	1×1 1/4	20	64	55
32×40	1 1/4×1 1/2	28	69	65
40×50	1 1/2×2	32	75	75

メスオスソケット　C形

SSS　Type　Ｃ

T 1 (G)	T 2 (Rc)	d	K	ℓ 1	L	H (六角)	O-Ring
1/4	1/4	6	19	12	33	22	P11
3/8	3/8	8	22	12	35	24	P14
1/2	1/2	12	27	14	42	32	P18
3/4	3/4	16	36	16	47	36	P24
1	1	22	41	18	55	46	P29
1 1/4	1 1/4	28	50	20	63	55	P38
1 1/2	1 1/2	31	55	21	66	65	P44
2	2	36	75	25	76	75	P56

六角穴付プラグ

SPA

呼び径		H	L	A
A	B	H	L	A
6	1/8	5	7	0.45
8	1/4	6	9	0.7
10	3/8	8	10	0.7
15	1/2	10	12	0.9
20	3/4	14	14	0.9
25	1	17	16.5	1.1
32	1 1/4	22	19	1.1
40	1 1/2	22	20	1.1
50	2	27	22	1.1

六角プラグ（テーパねじ）

SPB

呼び径		H （六角）	ℓ	ℓ 1
A	B	H （六角）	ℓ	ℓ 1
8	1/4	17	13	8
10	3/8	19	14	8
15	1/2	24	17	9
20	3/4	30	19	10
25	1	36	22	11
32	1 1/4	46	24	12
40	1 1/2	50	24	14
50	2	65	28	16

六角プラグ（平行ねじ）

SPE

呼び径		ℓ 1	ℓ 2	K	H	O-Ring
A	B	ℓ 1	ℓ 2	K	H	O-Ring
6	1/8	8	7	14	14	P8
8	1/4	12	9	19	19	P11
10	3/8	12	10	21	22	P14
15	1/2	14	13	27	27	P18
20	3/4	16	16	36	36	P24
25	1	18	18	41	41	P29
32	1 1/4	20	21	50	50	P38
40	1 1/2	21	21	55	55	P44
50	2	25	23	75	75	P56

四角頭付プラグ

SPC

呼び径		H	ℓ 1	ℓ 2
A	B	H	ℓ 1	ℓ 2
6	1/8	7	9	7
8	1/4	9	12	8
10	3/8	12	13	9
15	1/2	14	16	10
20	3/4	17	18	11
25	1	19	20	12
32	1 1/4	24	22	13
40	1 1/2	27	22	14
50	2	32	26	15

ボスA形

SBA

呼び径		M	L
A	B(T)	M	L
8	1/4	22	40
10	3/8	26	50
15	1/2	32	50
20	3/4	38	50
25	1	46	50
32	1 1/4	55	50
40	1 1/2	65	50
50	2	75	60

ボスR形

SBR

呼び径		T	M	L	R
A	B	(Rc)	M	L	R
8	1/4	1/4	22	40	25
10	3/8	3/8	26	50	25
15	1/2	1/2	32	50	30
20	3/4	3/4	38	50	30

キャップ

SCA

呼び径		H	L
A	B(T)	H	L
6	1/8	19	21
8	1/4	22	21
10	3/8	24	21
15	1/2	32	28
20	3/4	36	30
25	1	46	35
32	1 1/4	55	39
40	1 1/2	65	40
50	2	75	47

丸ソケット

SMC

呼び径		M	L
A	B(T)	M	L
8	1/4	22	30
10	3/8	26	30
15	1/2	32	40
20	3/4	38	42
25	1	46	50
32	1 1/4	55	55
40	1 1/2	63	55
50	2	75	64

エアー抜きバルブ

SAP

呼び径		D	d	h (六角穴)	H 1 (六角)	H (六角)	L	鋼球
A	B(T)	D	d	h (六角穴)	H 1 (六角)	H (六角)	L	鋼球
6	1/8	4	3	6	13	14	51	7/32
8	1/4	4	3	6	13	14	53	7/32
10	3/8	6	4	10	19	27	66	5/16
15	1/2	6	4	10	19	27	69	5/16

圧力計用アダプタ

SGA

H 1 (六角)	H 2 (六角)	L	T 1 (R)	T 2 (G)	適用ガスケット
17	19	39	1/4	1/4
22	22	42	3/8	3/8	P6
24	27	49	1/2	1/2	P６

高圧用差し込み溶接形管継手

ユニオンA形	ユニオンD形	ユニオンH形
WUA	WUD	WUH

ユニオンA形、ユニオンD形
呼び径		B	C	D	M	ℓ	L		L 1	H (八角)	S	O-Ring	N
A	B	B	C	D	M	ℓ	A形	D形	L 1	H (八角)	S	O-Ring	N
8	1/4	14.3	10	9.4	22	30	40	49	21	36	M30×2	P18	22
10	3/8	17.8	10	12.7	27	32	41	51.5	24	41	M36×2	P20	27
15	1/2	22.2	10	16.1	32	34	47	57.5	26	46	M39×2	G25	32
20	3/4	27.7	13	21.4	38	41	53	66.5	32	55	M48×2	G30	36
25	1	34.5	13	27.2	47	46	59	74.5	35	65	M56×2	G35	41
32	1 1/4	43.2	13	35.5	58	50	64	83	40	80	M68×2	G45	50
40	1 1/2	49.1	13	41.2	63	58	76	96	45	85	M72×2	G50	60
50	2	61.1	16	52.7	81	64	76	102	55	104	M90×2	G65	70

※O-RingはJIS B2401-1Bです。定格圧力：21MPa（210kgf/㎠）、使用温度：120℃以下

ユニオンH形
呼び径		B	C	d	K	M	ℓ	L	H (八角)	H (六角)	T (G)	S	O-Ring
A	B	B	C	d	K	M	ℓ	L	H (八角)	H (六角)	T (G)	S	O-Ring
8	1/4	14.3	10	7	22	22	12	63	36	32	3/8	M30×2	P18
10	3/8	17.8	10	12	27	27	14	67	41	41	1/2	M36×2	P20
15	1/2	22.2	10	16	36	32	16	73	46	41	3/4	M39×2	G25
20	3/4	27.7	13	20	41	38	18	87	55	50	1	M48×2	G30
25	1	34.5	13	28	50	47	20	93	65	60	1 1/4	M56×2	G35
32	1 1/4	43.2	13	32	55	58	21	101	80	70	1 1/2	M68×2	G45
40	1 1/2	49.1	13	40	75	63	25	114	85	75	2	M72×2	G50
50	2	61.1	16	40	75	81	25	115	104	95	2	M90×2	G65

※O-RingはJIS B2401-1Bです。定格圧力：21MPa（210kgf/㎠）、使用温度：120℃以下

ユニオンB形	ユニオンC形
WUB	WUC

ユニオンB形
呼び径		B	C	d	M	L	H (八角)	H (六角)	T （R）	S	O-Ring
A	B	B	C	d	M	L	H (八角)	H (六角)	T （R）	S	O-Ring
8	1/4	14.3	10	7	22	59	36	32	1/4	M30×2	P18
8	1/4	14.3	10	9	22	60	36	32	3/8	M30×2	P18
10	3/8	17.8	10	9	27	62.5	41	41	3/8	M36×2	P20
10	3/8	17.8	10	12	27	66.5	41	41	1/2	M36×2	P20
15	1/2	22.2	10	12	32	70.5	46	41	1/2	M39×2	G25
15	1/2	22.2	10	16	32	72.5	46	41	3/4	M39×2	G25
20	3/4	27.7	13	16	38	80.5	55	50	3/4	M48×2	G30
20	3/4	27.7	13	20	38	84.5	55	50	1	M48×2	G30
25	1	34.5	13	20	47	88.5	65	60	1	M56×2	G35
25	1	34.5	13	25	47	91.5	65	60	1 1/4	M56×2	G35
32	1 1/4	43.2	13	25	58	99	80	70	1 1/4	M68×2	G45
32	1 1/4	43.2	13	32	58	99	80	70	1 1/2	M68×2	G45
40	1 1/2	49.1	13	32	63	108	85	75	1 1/2	M72×2	G50
40	1 1/2	49.1	13	38	63	112	85	75	2	M72×2	G50
50	2	61.1	16	38	81	114	104	95 (OCT)	2	M90×2	G65

※O-RingはJIS B2401-1Bです。定格圧力：21MPa（210kgf/㎠）、使用温度：120℃以下

ユニオンC形
呼び径		B	C	d	M	ℓ	L	L 1	N	H (八角)	T （R）	S	O-Ring
A	B	B	C	d	M	ℓ	L	L 1	N	H (八角)	T （R）	S	O-Ring
8	1/4	14.3	10	7	22	29	48	32	22	36	1/4	M30×2	P18
8	1/4	14.3	10	9	22	29	48	33	22	36	3/8	M30×2	P18
10	3/8	17.8	10	9	27	30	49.5	38	27	41	3/8	M36×2	P20
10	3/8	17.8	10	12	27	30	49.5	40	27	41	1/2	M36×2	P20
15	1/2	22.2	10	12	32	33	56.5	45	30	46	1/2	M39×2	G25
15	1/2	22.2	10	16	32	33	56.5	47	30	46	3/4	M39×2	G25
20	3/4	27.7	13	16	38	40	65.5	52	36	55	3/4	M48×2	G30
20	3/4	27.7	13	20	38	40	65.5	54	36	55	1	M48×2	G30
25	1	34.5	13	20	47	45	73.5	60	46	65	1	M56×2	G35
25	1	34.5	13	25	47	45	73.5	63	46	65	1 1/4	M56×2	G35
32	1 1/4	43.2	13	25	58	48	81	72	50	80	1 1/4	M68×2	G45
32	1 1/4	43.2	13	32	58	48	81	72	50	80	1 1/2	M68×2	G45
40	1 1/2	49.1	13	32	63	57	95	72	60	85	1 1/2	M72×2	G50
40	1 1/2	49.1	13	38	63	60	98	82	65	85	2	M72×2	G50
50	2	61.1	16	38	81	60	98	82	65	104	2	M90×2	G65

※O-RingはJIS B2401-1Bです。定格圧力：21MPa（210kgf/㎠）、使用温度：120℃以下
※ステンレス鋼についてはナットの形状は1B(08)までは六角となります。また、本体についても形状寸法が異なります。

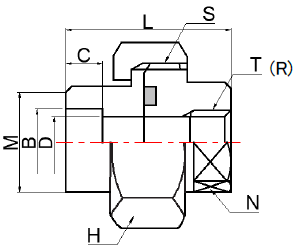

ユニオンSUA	ユニオンF形
SUA	WUF

呼び径		B	C	D	M	L		N (八角)	H (八角)	S	T	O-Ring
A	B	B	C	D	M	SUA	F形	N (八角)	H (八角)	S	T	O-Ring
8	1/4	14.3	10	9.4	22	39.5	39	20	36	M30×2	1/4	P18
10	3/8	17.8	10	12.7	27	41.5	41	24	41	M36×2	3/8	P20
15	1/2	22.2	10	16.1	32	49	48	29	46	M39×2	1/2	G25
20	3/4	27.7	13	21.4	38	55	54	35	55	M48×2	3/4	G30
25	1	34.5	13	27.2	47	59.5	58.5	44	65	M56×2	1	G35
32	1 1/4	43.2	13	35.3	58	67.5	66.5	54	80	M68×2	1 1/4	G45
40	1 1/2	49.1	13	41.2	63	79	78	60	85	M72×2	1 1/2	G50
50	2	61.1	16	52.7	81	82	79	75	104	M90×2	2	G65

※O-RingはJIS B2401-1Bです。定格圧力：21MPa（210kgf/㎠）、使用温度：120℃以下

ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。

ご質問などございましたらぜひお気軽にお問合せください。

お問い合わせ：https://www.yoshirokiko.jp/contact/

HPトップ：https://www.yoshirokiko.jp/

自社工場：https://www.yoshirokiko.jp/factory/

会社情報：https://www.yoshirokiko.jp/company/

油圧用21MPa管フランジ（JIS B2291-1994準拠）

FA-A形	FA-HA形/FA-HB形
FA-A	FA-HA/FA-HB

FA-A形
継手の呼び	対応する管の呼び	A	最大A’	B	C	d	d 2	d 3	e	f	r	ボルト	O-Ring
FA-A-10	3/8	63	67	40	22	11	17.8 +0.2 　　０	28	11	3.5	5	M10×55	G25
FA-A-15	1/2	63	67	40	22	16	22.2 +0.2 　　０	32	11	3.5	5	M10×55	G25
FA-A-20	3/4	68	72	45	22	20	27.7 +0.2 　　０	38	12	4	5	M10×55	G30
FA-A-25	1	80	85	53	28	25	34.5+0.3 　　０	45	14	4	5	M12×70	G35
FA-A-32	1 1/4	90	95	63	28	31.5	43.2+0.3 　　０	56	16	6	5	M12×70	G40
FA-A-40	1 1/2	100	106	70	36	37.5	49.1+0.3 　　０	63	18	7	5	M16×90	G50
FA-A-50	2	112	118	80	36	47.5	61.1+0.3 　　０	75	20	7	5	M16×90	G60
FA-A-65	2 1/2	140	148	100	45	60	77.1+0.4 　　０	95	22	9.5	6	M20×115	G75
FA-A-80	3	155	163	112	45	71	90.0+0.4 　　０	108	25	11	6	M22×115	G85

※FA-AはFA-HAもしくはFA-HB各種と一組としたもの。ボルト強さは8T

FA-HA形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-HA-10	-	3/8	63	67	40	22	11	30	17.8+0.2 　　0	28	11	11	3.5	5	M10	G25
FA-HA-15	SHA15	1/2	63	67	40	22	16	30	22.2+0.2 　　0	32	11	11	3.5	5	M10	G25
FA-HA-20	SHA20	3/4	68	72	45	22	20	35	27.7+0.3 　　0	38	11	12	4	5	M10	G30
FA-HA-25	SHA25	1	80	85	53	28	25	40	34.5+0.3 　　0	45	13	14	4	5	M12	G35
FA-HA-32	SHA32	1 1/4	90	95	63	28	31.5	45	43.2+0.3 　　0	56	13	16	6	5	M12	G40
FA-HA-40	SHA40	1 1/2	100	106	70	36	37.5	55	49.1+0.3 　　0	63	18	18	7	5	M16	G50
FA-HA-50	SHA50	2	112	118	80	36	47.5	65	61.1+0.3 　　0	75	18	20	7	5	M16	G60
FA-HA-65	SHA65	2 1/2	140	148	100	45	60	80	77.1+0.4 　　0	95	22	22	9.5	6	M20	G75
FA-HA-80	SHA80	3	155	163	112	45	71	90	90.0+0.4 　　0	108	24	25	11	6	M22	G85

FA-HB形														参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-HB-10	-	3/8	63	67	40	22	11	17.8+0.2 　　０	28	11	11	3.5	5	M10	G25
FA-HB-15	SHB15	1/2	63	67	40	22	16	22.2+0.2 　　０	32	11	11	3.5	5	M10	G25
FA-HB-20	SHB20	3/4	68	72	45	22	20	27.7+0.2 　　０	38	11	12	4	5	M10	G30
FA-HB-25	SHB25	1	80	85	53	28	25	34.5+0.3 　　０	45	13	14	4	5	M12	G35
FA-HB-32	SHB32	1 1/4	90	95	63	28	31.5	43.2+0.3 　　０	56	13	16	6	5	M12	G40
FA-HB-40	SHB40	1 1/2	100	106	70	36	37.5	49.1+0.3 　　０	63	18	18	7	5	M16	G50
FA-HB-50	SHB50	2	112	118	80	36	47.5	61.1+0.3 　　０	75	18	20	7	5	M16	G60
FA-HB-65	SHB65	2 1/2	140	148	100	45	60	77.1+0.4 　　０	95	22	22	9.5	6	M20	G75
FA-HB-80	SHB80	3	155	163	112	45	71	90.0+0.4 　　０	108	24	25	11	6	M22	G85

油圧用21MPa管フランジ（JIS B2291-1994準拠）

FA-SA形、FA-SB形

FA-SA / FA-SB

※FA-SB形の場合、 d₄はd₅のMねじになります。

FA-SA形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-SA-10	-	3/8	54	58	36	22	11	30	17.8+0.2 0	28	11	11	3.5	5	M10	G25
FA-SA-15	SSA15	1/2	54	58	36	22	16	30	22.2+0.2 0	32	11	11	3.5	5	M10	G25
FA-SA-20	SSA20	3/4	58	62	40	22	20	35	27.7+0.2 0	38	11	12	4	5	M10	G30
FA-SA-25	SSA25	1	68	73	48	28	25	40	34.5+0.3 0	45	13	14	4	5	M12	G35
FA-SA-32	SSA32	1 1/4	76	81	56	28	31.5	45	43.2+0.3 0	56	13	16	6	5	M12	G40
FA-SA-40	SSA40	1 1/2	92	98	65	36	37.5	55	49.1+0.3 0	63	18	18	7	5	M16	G50
FA-SA-50	SSA50	2	100	106	73	36	47.5	65	61.1+0.3 0	75	18	20	7	5	M16	G60
FA-SA-65	SSA65	2 1/2	128	136	92	45	60	80	77.1+0.4 0	95	22	22	9.5	6	M20	G75
FA-SA-80	SSA80	3	140	148	103	45	71	90	90.0+0.4 0	108	24	25	11	6	M22	G85

[

FA-SB形														参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-SB-10	-	3/8	54	58	36	22	11	17.8+0.2 0	28	11	11	3.5	5	M10	G25
FA-SB-15	SSB15	1/2	54	58	36	22	16	22.2+0.2 0	32	11	11	3.5	5	M10	G25
FA-SB-20	SSB20	3/4	58	62	40	22	20	27.7+0.2 0	38	11	12	4	5	M10	G30
FA-SB-25	SSB25	1	68	73	48	28	25	34.5+0.3 0	45	13	14	4	5	M12	G35
FA-SB-32	SSB32	1 1/4	76	81	56	28	31.5	43.2+0.3 0	56	13	16	6	5	M12	G40
FA-SB-40	SSB40	1 1/2	92	98	65	36	37.5	49.1+0.3 0	63	18	18	7	5	M16	G50
FA-SB-50	SSB50	2	100	106	73	36	47.5	61.1+0.3 0	75	18	20	7	5	M16	G60
FA-SB-65	SSB65	2 1/2	128	136	92	45	60	77.1+0.4 0	95	22	22	9.5	6	M20	G75
FA-SB-80	SSB80	3	140	148	103	45	71	90.0+0.4 0	108	24	25	11	6	M22	G85

油圧用21MPa管フランジ（JIS B2291-1994準拠）

FA-LA形

FA-LA

継手の呼び	相当するJISの呼び方	対応する管の呼び	A	A 1	B	C	h	d	d 1	d 2	d 3	d 4	e	f	r	参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	A 1	B	C	h	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-LA-10	-	3/8	54	63	36	40	20	11	30	17.8+0.2 0	28	11	11	3.5	5	M10	G25
FA-LA-15	LSA15	1/2	54	63	36	40	20	16	30	22.2+0.2 0	32	11	11	3.5	5	M10	G25
FA-LA-20	LSA20	3/4	58	70	40	45	22.5	20	35	27.7+0.2 0	38	11	12	4	5	M10	G30
FA-LA-25	LSA25	1	68	82	48	50	25	25	40	34.5+0.3 0	45	13	14	4	5	M12	G35
FA-LA-32	LSA32	1 1/4	76	92	56	63	31.5	31.5	45	43.2+0.3 0	56	13	16	6	5	M12	G40
FA-LA-40	LSA40	1 1/2	92	110	65	71	35.5	37.5	55	49.1+0.3 0	63	18	18	7	5	M16	G50
FA-LA-50	LSA50	2	100	125	73	85	42.5	47.5	65	61.1+0.3 0	75	18	20	7	5	M16	G60
FA-LA-65	LSA65	2 1/2	128	150	92	106	53	60	80	77.1+0.4 0	95	22	22	9.5	6	M20	G75
FA-LA-80	LSA80	3	140	170	103	118	59	71	90	90.0+0.4 0	108	24	25	11	6	M22	G85

油圧用280K管フランジ（JIS F7806-1996準拠）

FA-YA形、FA-YB形

FA-YA/FA-YB

FA-YA形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-YA15	280KA15	1/2	66	70	43	22	12.3	24	22.2+0.2 　　０	34	11	12	4.0	5	M10	P20
FA-YA20	280KA20	3/4	72	76	48	25	16.2	30	27.7+0.2 　　０	40	11	12	4.5	5	M10	G25
FA-YA25	280KA25	1	85	91	58	35	21.2	35	34.5+0.3 　　０	48	13.5	14	5.0	5	M12	G30
FA-YA32	280KA32	1 1/4	98	104	68	35	29.9	45	43.2+0.3 　　０	60	17.5	18	6.5	5	M16	G40
FA-YA40	280KA40	1 1/2	105	112	74	40	34.4	50	49.1+0.3 　　０	66	17.5	20	7.5	5	M16	G45
FA-YA50	280KA50	2	130	139	90	50	43.1	60	61.1+0.3 　　０	79	22	20	8.0	5	M20	G55
FA-YA65	280KA65	2 1/2	150	161	108	60	57.3	75	77.1+0.4 　　０	100	24	25	10.0	6	M22	G70
FA-YA80	280KA80	3	170	181	120	65	66.9	85	90.0+0.4 　　０	114	26	25	12.0	6	M24	G80

FA-YB形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-YB15	280KB15	1/2	66	70	43	22	12.3	24	22.2+0.2 　　０	34	11	12	4.0	5	M10	P20
FA-YB20	280KB20	3/4	72	76	48	25	16.2	30	27.7+0.2 　　０	40	11	12	4.5	5	M10	G25
FA-YB25	280KB25	1	85	91	58	35	21.2	35	34.5+0.3 　　０	48	13.5	14	5.0	5	M12	G30
FA-YB32	280KB32	1 1/4	98	104	68	35	29.9	45	43.2+0.3 　　０	60	17.5	18	6.5	5	M16	G40
FA-YB40	280KB40	1 1/2	105	112	74	40	34.4	50	49.1+0.3 　　０	66	17.5	20	7.5	5	M16	G45
FA-YB50	280KB50	2	130	139	90	50	43.1	60	61.1+0.3 　　０	79	22	20	8.0	5	M20	G55
FA-YB65	280KB65	2 1/2	150	161	108	60	57.3	75	77.1+0.4 　　０	100	24	25	10.0	6	M22	G70
FA-YB80	280KB80	3	170	181	120	65	66.9	85	90.0+0.4 　　０	114	26	25	12.0	6	M24	G80

油圧用350K管フランジ（JIS F7806-1996準拠）

FA-ZA形、FA-ZB形

FA-ZA/FA-ZB

FA-ZA形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-ZA-15	350KA15	1/2	68	73	45	28	12.3	24	22.2+0.2 0	37.5	11	12	4	5	M10	P20
FA-ZA-20	350KA20	3/4	82	87	55	30	16.2	30	27.7+0.2 0	43.5	13.5	12	5	5	M12	G25
FA-ZA-25	350KA25	1	95	101	65	35	21.2	35	34.5+0.3 0	53	17.5	14	5.5	6	M16	G30
FA-ZA-32	350KA32	1 1/4	100	106	70	35	29.9	40	43.2+0.3 0	63	17.5	18	7	6	M16	G35
FA-ZA-40	350KA40	1 1/2	105	112	75	42	34.4	45	49.1+0.3 0	70	17.5	20	8	6	M16	G40
FA-ZA-50	350KA50	2	132	140	92	50	43.1	55	61.1+0.3 0	84	22	25	9	6	M20	G50
FA-ZA-65	350KA65	2 1/2	160	170	112	60	57.3	65	77.1+0.4 0	105	26	30	12	7	M24	G60
FA-ZA-80	350KA80	3	190	202	130	68	66.9	75	90.0+0.4 0	120	33	30	13.5	7	M30	G70

FA-ZB形															参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A	最大A’	B	C	d	d 1	d 2	d 3	d 4	e	f	r	ボルト	O-Ring
FA-ZB-15	350KB15	1/2	68	73	45	28	12.3	24	22.2+0.2 0	37.5	11	12	4	5	M10	P20
FA-ZB-20	350KB20	3/4	82	87	55	30	16.2	30	27.7+0.2 0	43.5	13.5	12	5	5	M12	G25
FA-ZB-25	350KB25	1	95	101	65	35	21.2	35	34.5+0.3 0	53	17.5	14	5.5	6	M16	G30
FA-ZB-32	350KB32	1 1/4	100	106	70	35	29.9	40	43.2+0.3 0	63	17.5	18	7	6	M16	G35
FA-ZB-40	350KB40	1 1/2	105	112	75	42	34.4	45	49.1+0.3 0	70	17.5	20	8	6	M16	G40
FA-ZB-50	350KB50	2	132	140	92	50	43.1	55	61.1+0.3 0	84	22	25	9	6	M20	G50
FA-ZB-65	350KB65	2 1/2	160	170	112	60	57.3	65	77.1+0.4 0	105	26	30	12	7	M24	G60
FA-ZB-80	350KB80	3	190	202	130	68	66.9	75	90.0+0.4 0	120	33	30	13.5	7	M30	G70

油圧用35MPa管フランジ（FAS103-1996準拠）

FA-WA形、FA-WB形

FA-WA、FA-WB

FA−WA形														参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A		C	D+１　０	G	T	h	Y	r	n-d	d 1	ボルト	O-Ring
FA-WA-15	BWA15	1/2	90	12.3	63	21.7	32	25	7	43	5	4-13	24	M12	P20
FA-WA-20	BWA20	3/4	98	16.2	71	27.2	40	25	9	47	5	4-13	30	M12	G25
FA-WA-25	BWA25	1	120	21.2	88	34	48	30	10	55	6	4-18	35	M16	G30
FA-WA-32	BWA32	1 1/4	135	23.3	103	42.7	63	30	15	66	6	4-18	40	M16	G35
FA-WA-40	BWA40	1 1/2	145	28.2	113	48.6	73	35	16	77	6	4-18	45	M16	G40
FA-WA-50	BWA50	2	175	38.3	135	60.5	88	40	17	88	6	4-22	55	M20	G50
FA-WA-65	BWA65	2 1/2	185	48.3	150	76.3	108	45	21	101	7	8-18	65	M16	G60
FA-WA-80	BWA80	3	215	58.7	175	89.1	127	50	23	115	7	8-22	75	M20	G70

FA−WB形														参考
継手の呼び	相当するJISの呼び方	対応する管の呼び	A		C	D+１　０	G	T	h	Y	r	n-d	d 1	ボルト	O-Ring
FA-WB-15	BWA15	1/2	90	12.3	63	21.7	32	25	7	43	5	4-13	24	M12	P20
FA-WB-20	BWA20	3/4	98	16.2	71	27.2	40	25	9	47	5	4-13	30	M12	G25
FA-WB-25	BWA25	1	120	21.2	88	34	48	30	10	55	6	4-18	35	M16	G30
FA-WB-32	BWA32	1 1/4	135	23.3	103	42.7	63	30	15	66	6	4-18	40	M16	G35
FA-WB-40	BWA40	1 1/2	145	28.2	113	48.6	73	35	16	77	6	4-18	45	M16	G40
FA-WB-50	BWA50	2	175	38.3	135	60.5	88	40	17	88	6	4-22	55	M20	G50
FA-WB-65	BWA65	2 1/2	185	48.3	150	76.3	108	45	21	101	7	8-18	65	M16	G60
FA-WB-80	BWA80	3	215	58.7	175	89.1	127	50	23	115	7	8-22	75	M20	G70

ヨシロ機工ホームページをご覧いただきありがとうございます。
お客様のご期待に添えるよう社員一同、努力してまいる所存です。

ご質問などございましたらぜひお気軽にお問合せください。

高圧用 差込み溶接形管継手

高圧用 ねじ込み形管継手

高圧用 差し込み溶接形管継手

油圧用21MPa管フランジ（JIS B2291-1994準拠）

油圧用21MPa管フランジ（JIS B2291-1994準拠）

油圧用21MPa管フランジ（JIS B2291-1994準拠）

油圧用280K管フランジ（JIS F7806-1996準拠）

油圧用350K管フランジ（JIS F7806-1996準拠）

油圧用35MPa管フランジ（FAS103-1996準拠）

高圧用差込み溶接形管継手

高圧用　ねじ込み形管継手

高圧用差し込み溶接形管継手
